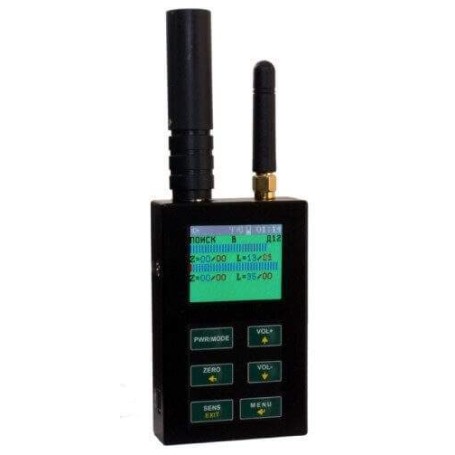

Detektor frequenzbereich HF-ST-111

Der Detektor Modell ST-111 wurde entwickelt, um die erkennung und lokalisierung von geräten der strahlung von funkwellen (DR), konstruiert oder verwendet werden, um die übertragung von daten über einen funkkanal.

• Radio-mikrofone (BUG,s);
• repeater-radio-telefon (TAP);
• stethoskop wireless;
• Video-kameras mit channel-radio für die übertragung von daten;
• Radio locator-punkte, um personen, fahrzeuge oder ladungen und tracking-systeme;
• Handys und-funkmodems, GSM-oder DECT-standard,
• geräte, die datenübertragung per Bluetooth und WLAN.

Das funktionsprinzip des detektors modell ST-111 basiert auf der erkennung von breitband-des elektrischen feldes.

Der detektor arbeitet in zwei haupt-modi: SUCHE und MONITORING.

Zusätzlich umfasst die modi: LOG VIEW (TB), OSZILLOSKOP und REKORDER.

SUCH-MODUS

Dieser modus ist gedacht für die suche und lokalisierung der lage der ausgang vom radio (RD). Die verwendung dieses modus beruht auf der schätzung visuelle ebene der zeichen auf der leiste mit einer skala (32 segmente). Zusätzlich zeigt separat die kontinuierliche signale und impulse, die auf die ermittlung signale von GSM -, DECT -, Bluetooth -, WLAN-und frequenzen, die das signal stabil.

Es bietet die möglichkeit, akustische kontrolle durch kopfhörer.

1. Balkenanzeige mit 32 segmenten der mittleren leistung von der quelle der strahlung von hochfrequenz - (verweist auf die radio-sender von stetigem ausgang).
2. Balkenanzeige mit 32 segmenten-level-mitglied von impuls-signal (radio) betont sender-impuls-radio, wie GSM, DECT, usw.).
3. Angabe der empfindlichkeit der waage («L» - niedrig «M» - mittel «H» - high").
4. Frequenzbereiche ("B1", "B2") tiefpass-filter "LPF" ("F") / display decorto zeitraum für die einstellung der skala auf null ("ZERO");
5. Der aktuelle wert des level-mitglied / impuls konstant, im vergleich mit der null-ebene, dB;
6. Wert der frequenz der periodischen signal, MHz
7. Muster für die übertragung von daten identifiziert, (GSM, DECT-BASIS, DECT, Bluetooth oder WLAN
8. Änderung in der zeit der pegel des signals mit der komponente konstante dominant
9. Änderung in der zeit des signalpegels mit dem schlüsselbestandteil von impuls
10. Aktuelle pegel-wert null-komponente des impuls / konstante, dB.

MONITOR-MODUS

Dieser modus ist bestimmt für den eigenständigen betrieb des RF MODELL ST-111 in der vorgegebenen bedingungen. Die angaben über die zeichen erkannt wird speichert im nicht flüchtigen speicher des geräts (9 räume, jeder von 999, - ereignisse).

Auch können programmiert werden und arbeiten.

1. Die indikatoren der ebene des HF-signals des senders
2. Aufkleber grafik ebenen der alarmschwelle
3. Signal keine berechtigung für die aufnahme in das REGISTER EREIGNISSE
4. 5-sekunden-countdown
5. Aktuellen wert ebene impuls - / konstanten-komponente, die das signal, der vergleich der absoluten ebene, dB
6. Wert die schwellenwerte für alarm-impuls-signal / konstante, dB

MODUS LOG VIEW (TÄGLICH)

Dieser modus dient zur anzeige des ereignisprotokolls, die aufgezeichnet wurden, während das gerät lief in MONITOR-modus. Die ereignisse sind zeit, dauer und pegel des signals.

1. Anzahl der sicht der bank / Zahl der aktiven bänke
2. Anzahl der sicht von veranstaltungen / anzahl veranstaltungen in der bank
3. Frequenzbereich, in dem der alarm auftrat (B1: 50-2500 MHz, B2: 2500-7000 MHz).
4. eigenschaften des signals im moment der überschreitung des schwellwerts ein alarm.

MODUS OSZILLOSKOP

1. Art-einstellungen " (A - M automatik - manuell) und der relative wert der messkurve vertikal (von 1-7).
2. Oscilograma
3. Wert der spur horizontal in der umrechnung auf die werte vollbild (1, 2, 4, 8, 16 und 32 ms).

SOFTWARE-ANALYSE-SPEZIAL "110ANALYZER"

Die software richtet sich an:

• Grafische anzeige der daten und die ergebnisse der arbeit
• Der remote-voll-DETEKTOR, MODEL ST-111 in verbindung mit einem PC
• Zuordnung von älteren einstellungen für den modus überwachung;
• Laden und anzeigen der textinformationen und grafische darstellung der arbeit im modus überwachung (ereignisprotokoll);
• Firmware-update über das Internet.

DAS PAKET BEINHALTET

• Hauptgerät
• HF-antenne
• Antenne SHF “110.SHF" (im lieferumfang enthalten optional)
• USB-kabel
