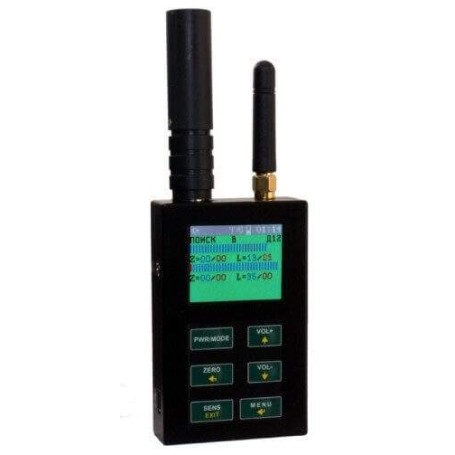

Detector de frecuencias RF ST-111

El Detector Modelo ST-111 está diseñado para la detección y localización de dispositivos de radiación de ondas de radio (DR) diseñados o utilizados para la transferencia no autorizada de datos a través del canal radio.

• Radio-micrófonos (BUG,s);
• retransmisor de radio teléfono (TAP);
• estetoscopio inalámbrico;
• Video-cámaras con canal de radio para la transmisión de datos;
• Radio localizadores para personas, vehículos o cargas y sistemas de seguimiento;
• Los teléfonos móviles y módems de radio de GSM, o estandar DECT,
• dispositivos de transmisión de datos de vía Bluetooth y WLAN.

El principio de funcionamiento del detector modelo ST-111 se basa en la detección de la banda ancha del campo eléctrico.

El detector funciona en dos modos principales: BÚSQUEDA y MONITORIZACIÓN.

Adicionalmente incluye los modos: LOG VIEW (DIARIO), OSCILOSCOPIO y GRABADORA.

MODO DE BÚSQUEDA

Este modo está pensado para la búsqueda y localización de la ubicación de la salida de radio (RD). El uso de este modo se basa en la estimación visual del nivel de la señal en la barra con una escala de 32 segmentos. Adicionalmente, indica de forma separada las señales continuas y pulsos, identificando señales de GSM, DECT, Bluetooth, WLAN y frecuencias de la señal estables.

Se proporciona la posibilidad de control acústico mediante auriculares.

1. Barra indicadora de 32 segmentos de la potencia media de la fuente de radiación de radiofrecuencia (se señala en los transmisores de radio de salida continua).
2. Barra indicadora de 32-segmentos de nivel integrante de impulso de la señal de radio (se señala en transmisores de impulso de radio, tales como GSM, DECT, etc.).
3. Indicación de la sensibilidad de las escalas («L» - bajo, «M» - medio, «H» - alta).
4. Bandas de frecuencias (“B1”, “B2”) filtro de paso bajo "LPF" ("F") / indicación decorto período para configurar el nivel de escala a cero («ZERO»);
5. Valor actual del nivel integrante de impulso / constante, en comparación con el nivel cero, dB;
6. Valor de la frecuencia de la señal periódica, MHz
7. Patrones de transferencia de datos identificados (GSM, DECT, BASE DECT, Bluetooth o WLAN
8. Cambio en el tiempo del nivel de la señal con el componente constante dominante
9. Cambio en el tiempo del nivel de la señal con el componente dominante de impulso
10. Nivel actual valor cero del componente de impulso / constante, dB.

MODO MONITOR

Este modo se destina para el funcionamiento independiente del MODELO RF ST-111 en condiciones preestablecidas. La información acerca de las señales detectadas se guarda en la memoria no volátil del dispositivo (9 espacios, cada uno de 999 eventos).

También pueden programarse operaciones de trabajo.

1. Los indicadores de nivel de la señal RF del transmisor
2. Etiquetas gráficas de los niveles de umbral de alarma
3. Señal de ningún permiso para grabar en el REGISTRO DE EVENTOS
4. Cuenta atrás de 5 segundos
5. Valor actual de nivel de impulso / constante componente de la señal, la comparación con el nivel absoluto, dB
6. Valor de los umbrales de alarma de impulso de la señal / constante, dB

MODO LOG VIEW (DIARIO)

Este modo está diseñado para la visualización del registro de eventos que se registraron mientras la unidad funcionó en modo MONITOR. Los eventos se clasifican por tiempo, la duración o el nivel de la señal.

1. Número de vista del banco / Número de bancos activos
2. Número de vista de eventos / número de eventos en el banco
3. Rango de frecuencia, en el que la alarma ocurrió (B1: 50-2500 MHz, B2: 2500-7000 MHz).
4. propiedades de la señal en el momento de exceso de umbral de alarma.

MODO OSCILOSCOPIO

1. Tipo de configuración (A - M automático - manual) y el valor relativo de la traza vertical (de 1 a 7).
2. Oscilograma
3. Valor de la traza horizontal en la conversión a los valores de pantalla completa (1, 2, 4, 8, 16 y 32 ms).

SOFTWARE DE ANÁLISIS ESPECIAL "110ANALYZER"

El software está destinado a:

• Visualización gráfica de los datos y los resultados de trabajo
• El control remoto completo del DETECTOR MODELO ST-111 conectado a un PC
• Asignación de mayores ajustes para el modo de vigilancia;
• Carga y visualización de la información textual y gráfica del trabajo  en modo de monitorización (Registro de eventos);
• Actualización de firmware a través de Internet.

EL PAQUETE CONTINENE

• Unidad principal
• Antena HF
• Antena SHF “110.SHF” (se suministra opcionalmente)
• Cable USB
