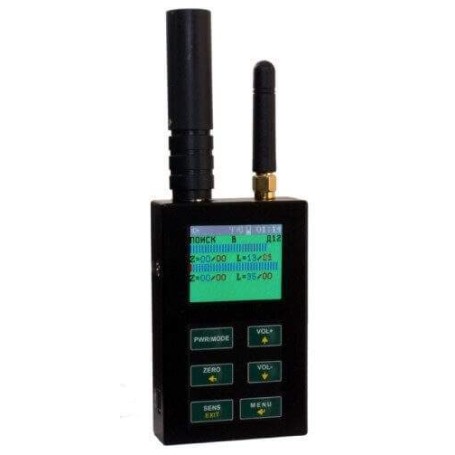

Rilevatore di frequenza RF ST-111

Il Rivelatore Modello ST-111 è progettato per il rilevamento e la localizzazione di dispositivi di radiazione di onde radio (DR) progettate o utilizzate per il trasferimento non autorizzato di dati attraverso il canale radio.

• Radio-microfoni (BUG,s);
• retransmitter di radio telefono (TAP);
• stetoscopio wireless;
• Video-fotografiche con canale radio per la trasmissione dei dati;
• Radio locator per le persone, veicoli o di carichi e sistemi per il tracciamento;
• Telefoni cellulari e modem per la radio, GSM, o standard DECT,
• dispositivi di trasmissione dati via Bluetooth e WLAN.

Il principio di funzionamento del rivelatore modello ST-111 è basato sul rilevamento della banda larga del campo elettrico.

Il rivelatore funziona in due modi principali: RICERCA e MONITORAGGIO.

Esso include anche la modalità: VISUALIZZAZIONE del REGISTRO (GAZZETTA), OSCILLOSCOPIO e REGISTRATORE.

MODALITÀ DI RICERCA

Questa modalità è stata progettata per la ricerca e la posizione della posizione di uscita radio (RD). L'utilizzo di questa modalità si basa su un visual stima del livello del segnale nel bar con una scala di 32 segmenti. Inoltre, indica separatamente i segnali continui e legumi, individuazione di segnali GSM, DECT, Bluetooth, WLAN e le frequenze del segnale stabile.

Esso prevede la possibilità di un controllo acustico utilizzando le cuffie.

1. Indicatore di 32 segmenti di media potenza della sorgente di radiazioni di radiofrequenza (indicati in radio trasmettitori di potenza continua).
2. Indicatore di barra 32-a livello di segmento membro dell'impulso del segnale radio (indicato in trasmettitori di impulsi radio, come ad esempio il GSM, DECT, ecc).
3. Indicazione della sensibilità della bilancia ("L" - bassa, "M" medio "H" - alta).
4. Le bande di frequenza ("B1", "B2") il filtro passa-basso "LPF" ("F") / indicazione decorto periodo di impostare il livello di scala a zero ("ZERO");
5. Il valore della corrente di membro del livello di impulso e costante, in confronto con zero dB;
6. Il valore della frequenza di un segnale periodico, MHz
7. Modelli di trasferimento di dati identificati (GSM, DECT, BASE DECT, Bluetooth o WLAN
8. Cambiamento nel tempo del livello della componente di segnale costante dominante
9. Cambiamento nel tempo del livello del segnale di impulso dominante
10. Livello zero di corrente valore della componente della quantità di moto costante, dB.

MODALITÀ DI MONITORAGGIO

Questa modalità è stata progettata per il funzionamento stand-alone di RF MODELLO ST-111 condizioni prestabilite. Le informazioni sull'rilevato segnali memorizzati nella memoria non volatile del dispositivo (9 spazi, ognuno di 999 eventi).

Può anche essere programmato le operazioni di lavoro.

1. Gli indicatori di livello del segnale RF del trasmettitore
2. Etichette grafiche dei livelli di soglia di allarme
3. Segno di nessuna autorizzazione per la registrazione nel REGISTRO EVENTI
4. Conto alla rovescia di 5 secondi
5. Il valore della corrente di impulso / componente costante del segnale, il confronto con il livello assoluto, dB
6. Il valore delle soglie di allarme per segnale di impulso / costante, dB

MODALITÀ DI VISUALIZZAZIONE DEL REGISTRO (GAZZETTA)

Questa modalità è progettata per visualizzare il registro degli eventi che si sono verificati mentre l'unità ha lavorato in modalità MONITOR. Gli eventi sono ordinati per tempo, la durata o il livello del segnale.

1. Numero di vista della banca / Numero di attività bancarie
2. Numero di visualizzare gli eventi / numero di eventi in banca
3. Gamma di frequenza, in cui l'allarme è successo (B1: 50-2500 MHz, B2: 2500-7000 MHz).
4. le proprietà del segnale al momento del superamento della soglia di allarme.

MODALITÀ OSCILLOSCOPIO

1. Tipo di configurazione (A - M automatica - manuale), e il valore relativo di una traccia verticale (da 1 a 7).
2. L'oscillogramma
3. Valore della traccia orizzontale nella conversione dei valori in full screen (1, 2, 4, 8, 16 e 32 ms).

SOFTWARE DI ANALISI SPECIALE "110ANALYZER"

Il software è indicato per:

• Visualizzazione grafica dei dati e dei risultati del lavoro
• Il controllo remoto completo del RIVELATORE MODELLO ST-111 collegato ad un PC
• Maggiore attribuzione di adeguamenti alle modalità di monitoraggio;
• Caricamento e la visualizzazione di informazioni testuali e grafiche di lavoro in modalità di monitoraggio (Registro eventi);
• Aggiornamento Firmware via Internet.

IL PACCHETTO CONTIENE

• Unità principale
• Antenna HF
• Antenna SHF “110.SHF” (dotazione opzionale)
• Cavo USB
